ECHOMAP Ultra 2 航仪 | 航海电子 | Garmin 佳明官方网站

ECHOMAP Ultra 2 12"

122sv 未配置换能器

产品料号 010-02881-02

电商专区

产品特征
产品规格
标准配置
软件更新
配件

成功捕鱼所需的工具

搭载画面清晰、阳光下可读的大尺寸触控屏幕，这几款功能多样的航仪让你动动手指，就能操控强大的探鱼性能。可提供内置 Garmin Navionics+ 海图，还能选购探头套装加入超高分辨率扫描声纳及 CHIRP 传统声纳。

10 寸或 12 寸触控屏

支持 LIVESCOPE 声纳¹以及更多

可提供内置 GARMIN NAVIONICS+ 海图

无线网络；分享声纳、航点及航线²

获取屏幕录像以分享捕鱼战果

多频 GPS 提升定位准确度

WHAT YOU'LL LOVE

支援 LIVESCOPE 声纳

ECHOMAP Ultra 2 系列支持所有 LiveScope 实时扫描声纳产品（探头另售）。

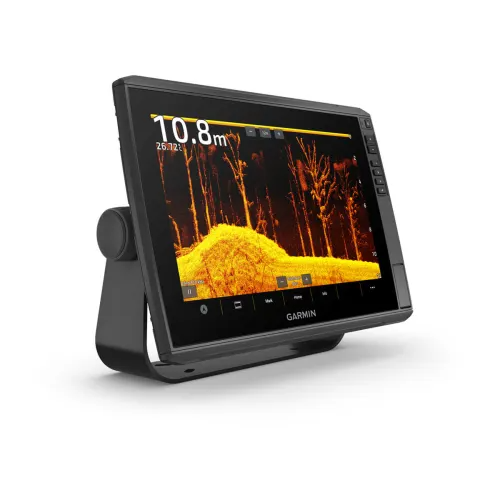

内置 UHD 声纳

可选择包含 GT56 探头的套装。此款探头提供 Garmin CHIRP 传统声纳以及超高分辨率 ClearVü 与 SideVü 扫描声纳，能以相片般的画质呈现水下景象

色彩明艳的配色

生动的高对比度扫描声纳色块使您比以往更容易区分目标和结构。

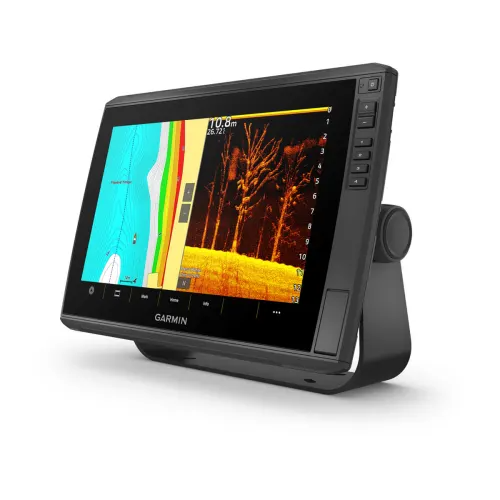

预置海图

体验无与伦比的覆盖范围与细腻度。特定机台内置 Garmin Navionics+ 海图，包含 1 年订阅，提供日常更新、深度范围着色及更多功能。

付费海图升级功能

通过选配的 Garmin Navionics Vision+ 付费海图功能（另售），获得高分辨率地形上色、卫星影像等内容，让你的海图体验焕然一新。

无线网络

如果船上有另一台兼容的 ECHOMAP Ultra 2 或 ECHOMAP UHD2 航仪，你可以在机台间之无线分享信息 — 例如声纳³、航点及航线。

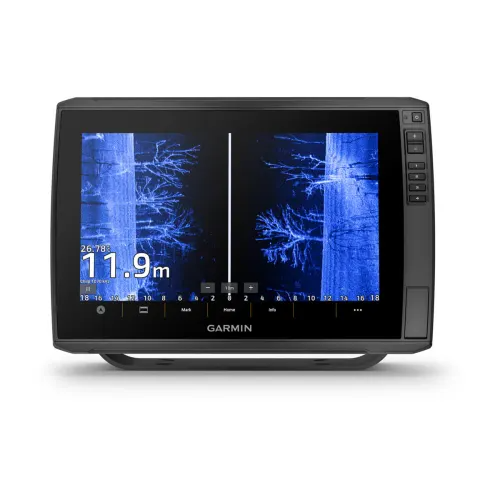

用超高分辨率扫描声纳系统看见所有细节。

时刻保持联系

多频定位

使用多频 GPS 更准确定位

NMEA2000^® 网络兼容

连接到首向传感器、自动舵、 Fusion-Link 音频系统及更多设备。

ACTIVECAPTAIN 应用程序

与免费的智能装置 app 配对以取得软件更新、进行屏幕录像、接收 Garmin Quickdraw 社群数据及使用更多功能⁴。

Force^® 拖钓推进器

无线连接到你的 Force 拖钓推进器，导航到航点、规划航线、依照航线航行及使用更多功能。

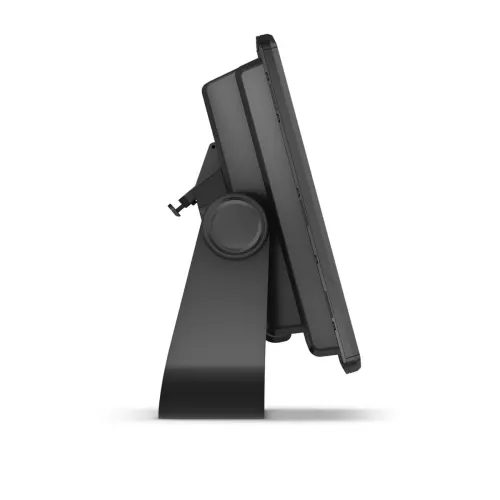

易于拆装

快拆式旋钮固定座可以快速安装及拆下设备。

使用免费的 ActiveCaptain app 管理航海数据

了解更多

强大、高效率、安静的 Force 拖钓推进器

了解更多

¹LiveScope 声纳系统探头另售

²仅支持一对一无线连接

³LiveScope 声纳无法在两台 ECHOMAP Ultra 2 或 ECHOMAP UHD2 航仪之间无线分享

⁴兼容智能型手机上需要有ActiveCaptain应用程序才可以与ECHOMAP Ultra 2 系列航仪配对

相关链接

产品规格
设备尺寸	34.1 x 22.9 x 9.8 cm
机身重量	2.5 kg
防水等级	IPX7
触控屏幕
屏幕类型	WXGA, IPS
屏幕尺寸	26.1 x 16.3 cm; 对角线 30.7 cm
屏幕分辨率	1280 x 800 像素
安装方式	支架式/嵌入式
操控方式	触控屏幕及辅助按键

内存&历史记录
卡槽数量	2 microSD 卡
航点储存数量	5000
航迹点储存数量	50000
航迹储存数量	500 航迹
航线储存数量	100

传感器
GPS
GLONASS
GALILEO
北斗
内置接收器
接收器	10 Hz
支持 NMEA 2000
支持 NMEA 0183
支持 WAAS
支持多频及多卫星系统导航GPS

支持海图类型
BLUECHART G3
BLUECHART G3 VISION
LAKEVÜ G3
LAKEVÜ G3 ULTRA
GARMIN NAVIONICS+
GARMIN NAVIONICS VISION+
TOPO 100K
标准版导航
GARMIN QUICKDRAW CONTOURS

航仪功能
AIS
DSC
兼容 FUSION-Link 及相关广播
兼容 ActiveCaptain
帆船功能

电气规格
工作电压	9 ~ 18 Vdc
12VDC 典型功耗	2.5 A
12VDC 最大电流	5.0 A
10VDC 最大功耗	36 W

声纳功能及规格
显示声纳
功率输出	600 W
传统声纳（双频/波束）	内建（单通道CHIRP70/83/200 kHz, L, M, H CHIRP）
CLEARVÜ	内建 260/455/800/1000/1200 kHz
SIDEVÜ	内建 260/455/800/1000/1200 kHz
PANOPTIX™ 声纳
LIVESCOPE

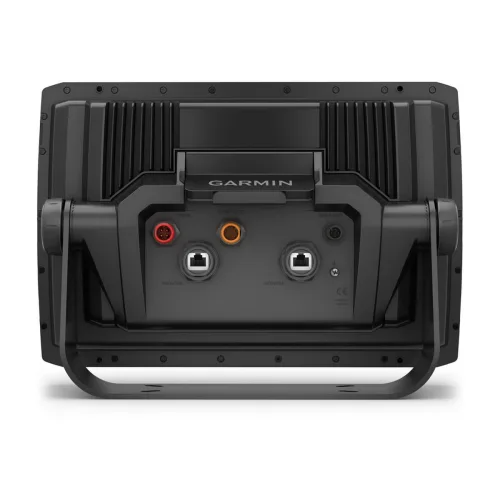

通讯/视频接口
NMEA 2000 接口	1
Garmin 航海网络端口	2（标准接口）
12-pin 探头接口	12-pin 扫描声纳
ANT+（联机）
GARMIN Wi-Fi（本地网络）

搭配换能器

ECHOMAP Ultra 2 航仪（视选取版本而定）
GT56UHD-TM 换能器
电源/数据线
固定底座（含快速释放支架）
保护遮阳板
硬件
用户使用手册

无换能器

ECHOMAP Ultra 2 航仪（视选取版本而定）
电源/数据线
固定底座（含快速释放支架）
屏幕保护盖
8 针换能器至 12 针探测器的转接电缆
硬件
用户使用手册
