ECHOMAP UHD2 9" 航仪

产品料号 010-02687-01

电商专区

产品特征
产品规格
标准配置
软件更新
配件

探索未知水域

使用 ECHOMAP UHD2 航仪，可获得一流的声纳和水域图绘制功能。配备触屏显示器和辅助按键，帮助您更好的探索未知水域。

采用明亮的 6"、7" 和 9" 触摸屏显示器并带有辅助按键，易于使用和读取画面。

支持三种声纳模式：传统声纳、ClearVü™ 和 SideVü™ 扫描声纳。

高对比度且色彩明艳的声纳画面带来更多的目标细节和清晰度。

可与另一台运行的 ECHOMAP UHD2 航仪，无线共享声纳、航点和航线信息。

可选配 Garmin Navionics+ 海图，获得内容详尽的沿海和内陆湖泊水域导航图，包含丰富的细节并应用全新的配色方案。

更胜一筹

支持声纳

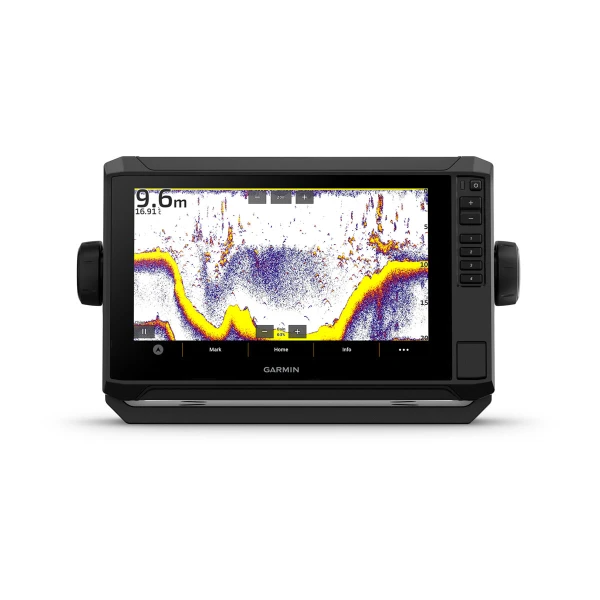

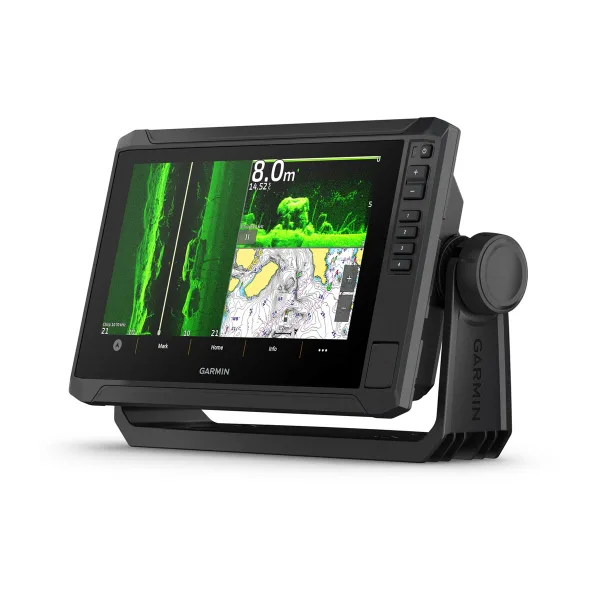

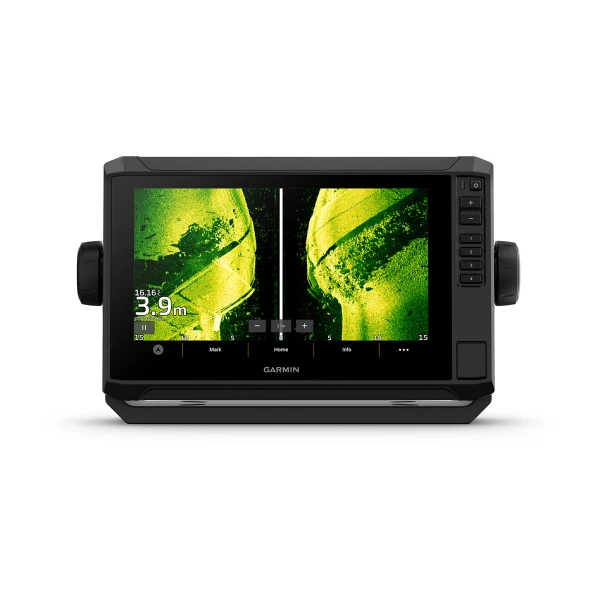

凭借清晰的传统声纳和出色的 ClearVü 和 SideVü 扫描声纳，水下鱼群将无所遁形。ECHOMAP UHD2 还支持 LiveScope 实时扫描声纳。

明艳的配色

生动的高对比度扫描声呐色块使您比以往更容易区分目标和结构。

多种套装选择

ECHOMAP UHD2 设备支持多款换能器。 6 寸和 7 寸航仪包装内包含 GT54 换能器，而 9 寸航仪则配备 GT56 换能器。

支持高级海图

这是未曾见过的 Garmin 海图。可选购 Garmin Navionics+ 海图，包含为期 1 年的日常更新订阅、光栅图绘制等。

无线连接

如果船上有另一台兼容的 ECHOMAP UHD2 航仪，它们之间可以无线共享声纳¹、航点和航线。

ACTIVECAPTAIN 应用程序

内置的 Wi-Fi® 连接与免费的多合一 ActiveCaptain App 配对，可访问 OneChart 功能、智能通知、软件更新、Garmin Quickdraw 社区数据等²。

航线自动规划技术

可选购高阶海图使用航线自动规划功能³。

支持FORCE拖钓推进器

兼容 Force 拖钓推进器，可从多功能导航仪屏幕上完全控制推进器，并支持航点导航、控制速度和检查电池电量等功能。

多频 GPS

使用多频段 GPS 提高定位精度，尤其是在信号较弱的区域。

POWER-POLE 浅水锚

使用兼容的 Garmin 航仪与拖钓推进器与 Power-Pole 浅水锚定系统联网，可以从航仪获取的船只控制功能^*，包括智能锚部署、智能锚点动、自动收起、拖曳检测和自动航线规划^**终点锚定。让您花更多精力关注垂钓，减少定位的时间。

¹LiveScope 声纳无法在两台 ECHOMAP UHD2 之间无线分享。

²需在兼容手机上与航仪配对使用。

³航线自动规划功能仅作为计划航线的用途，绝不可代替和忽视人员驾驶的重要性和安全性。

^*整合这些功能需要通过 Power-Pole 购买 C-Monster GATEWAY。

^**航线自动规划功能仅作为计划航线的用途，绝不可代替和忽视人员驾驶的重要性和安全性。

Wi-Fi® 是 Wi-Fi Alliance 的注册商标。

相关链接

规格
设备尺寸	10.4" x 6.5" x 3.2" (26.4 x 16.6 x 8.0 cm)
操作方式	触屏及辅助按键
屏幕尺寸	7.8" x 4.5", 9.0" (19.8 x 11.5 cm, 22.9 cm)
屏幕分辨率	1024 x 600 像素
屏幕类型	WVGA, TN
重量	1.3 kg
防水等级	IPX7
安装方式	支架式，嵌入式

内存&历史纪录
存储卡	最大 32 GB microSD 卡
航点	5,000
航迹点数	50,000
轨迹	50 条航迹
航线导航	100

传感器
内置接收器
接收器	10 Hz
NMEA 2000 兼容
GPS
GLONASS
Galileo
北斗
兼容 WAAS
支持多频 GNSS 及多卫星系统导航

内置地图
航线自动规划	(可通过 ACTIVECAPTAIN APP 获取更新)
Garmin Navionics+ 内陆 & 沿海	(详见其他)
Garmin Navionics+ (沿海)	(详见其他)
Garmin Navionics+ (内陆)	(详见其他)
潮汐表	(详见其他)

支持选购海图
Garmin Navionics+ 海图产品
Garmin Navionics Vision+ 海图产品
标准地图
Garmin Quickdraw Contours

航仪功能
AIS
DSC
兼容 FUSION-Link 及广播
ActiveCaptain 应用
帆船功能

声纳功能及规格
显示声纳
输出功率	500 W
传统声纳（双频/双波束）	内置（单频 CHIRP、50/77/83/200kHz、中高低频段 CHIRP）
ClearVü	内置 260/455/800/1000/1200 kHz
SideVü	内置 260/455/800/1000/1200 kHz
Panoptix 声纳
LiveScope 系统

接口
NMEA 2000 端口
Garmin 航海网络端口	1
12 针换能器端口	1
蓝牙
ANT+
Garmin Wi-Fi 网络（本地连接）

电气规格
工作电压	9 ~ 18 V
12 V 功耗（典型值）	1.72 A
12 V 最大电流	3.5 A
10 V 最大功耗	20.7 W

其它
其它	Garmin Navionics+ (内陆和沿海): 95sv 加拿大、澳大利亚和新西兰 Garmin Navionics+ (沿海): 94sv 美国沿海, 95sv 英国/爱尔兰 Garmin Navionics+ (内陆): 93sv 美国湖泊潮汐表：93sv, 94sv, 95sv

含换能器

ECHOMAP UHD2 主机
GT56UHD-TM 换能器
电源线

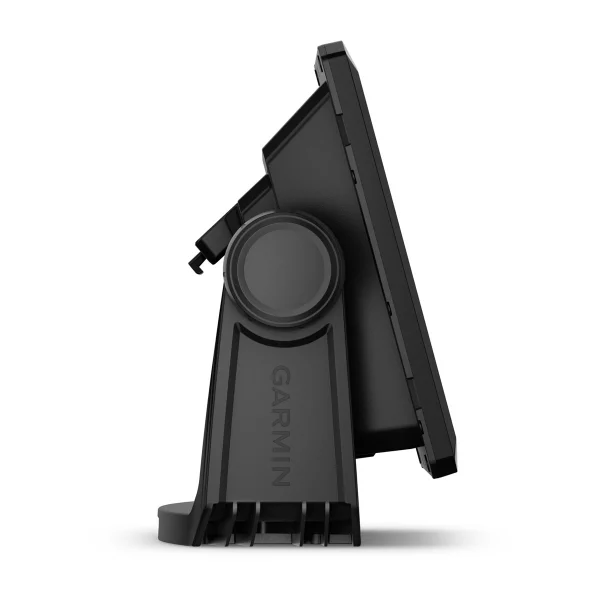

配有快拆支架的倾斜底座
屏幕保护盖
硬件
中文操作手册

不含换能器

ECHOMAP UHD2 主机
8 针换能器至 12 针接口转接线
电源线
配有快拆支架的倾斜底座
屏幕保护盖
硬件
中文操作手册
